Y-48型鍋爐離心引風機

全部分類



瀏覽量:

1000

Y-48型鍋爐離心引風機

零售價

1000.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

離心通引風機

數量

庫存:



產品描述

參數

　　用途：

　　Y5-48型離心通風機,，是為適應燃用各種煤質并配有消煙除塵裝置（1-20噸/時）工業鍋爐而聯合設計的。在引風機前必須加裝效率不低于85%的除塵裝置，凡進氣條件相當，性能又相適應者均可選用。但最高溫度不得超過250℃。

　　型式：

　　引風機制成單吸入式，機號有№4、5、6.3、8、10、12.5共6個機號。

　　引風機可制成右旋轉或左旋轉兩種型式，從電動機端正視風機，如葉輪按順時針?lè)较蛐D(zhuǎn)轉為順旋轉，以“右”表示，葉輪按逆時針?lè)较蛐D(zhuǎn)，為左旋轉，以“左”表示。

　　風機的出口位置以機殼的出風口角度表示，“右”“左”風機均可制成0度、45度、90度、135度、180度、225度共六種角度。

　　結構特點：

　　風機主要由葉輪、機殼、進風口、調節門及傳動組等部分組成。

　　葉輪：由12個片材料為16Mn的后傾平板葉片、焊接于弧形前盤與平板形的后盤中間。成形后的葉輪經過靜、動平衡試驗，因此運轉平穩，有較高的強度和耐磨性，使用壽命較長。

　　機殼：用鋼板焊接成蝸殼形整體。№8以上“左”“右”轉通用。在渦板上還開有清灰門便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性。

　　進風口：斂散式進風口制成整體結構，用螺栓固定在機殼入口側。

　　傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱。因此，須加裝輸水管，耗水量因環境溫度的不同而異，一般按0.5-1立方米/時考慮，軸承箱上裝有溫度計和油位指示器，潤滑油采用30號機械油，加入油量按油位標志的要求。

　　調節門葉片為花瓣形，№4-6.3為9片，№8以上為11片。軸向安裝在進風口前面，由于采用了外部傳動的結構、靈活方便。調節范圍由90度（全閉）到0度（全開）?！?以上調節門的板把位置從進風口方向看、在右側。對順旋轉風機板把從下往上推是由全閉到全開方向，對于逆旋轉風機、板把從上往下拉是由全閉到全開方向。

　　在樣本只給No.10樣機的無因次性能表及曲線。由給出的無因次性能表或曲線計算No.10以上風機的有因次性能。

　　風機的性能一般均指在指定狀態下輸送氣的性能。Y5-48No.4C~6.3C的指定狀態為大氣壓Pa=101 300Pa，介質為煙氣，氣體溫度t=140。C，其它密度r=0.85kg/m3。帶調節門風機的性能表均指調節門葉片為全開（0°）時的參數。

　　當使用條件與指定狀態不符時，則必須把非指定狀態的性能換算到指定狀態的性能。

　　性能與選擇：

　　性能參數：

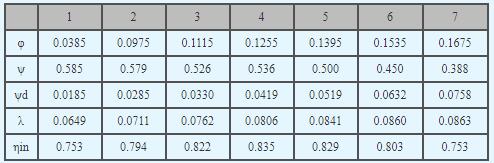

　　Y-48No.10樣機無因次性能曲線

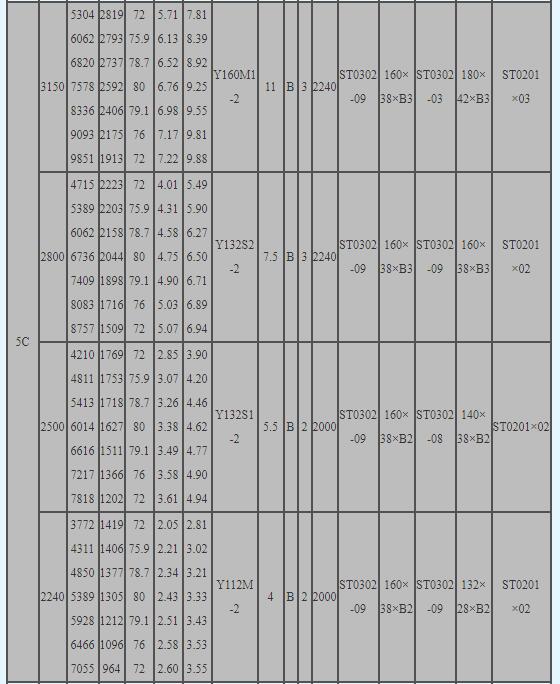

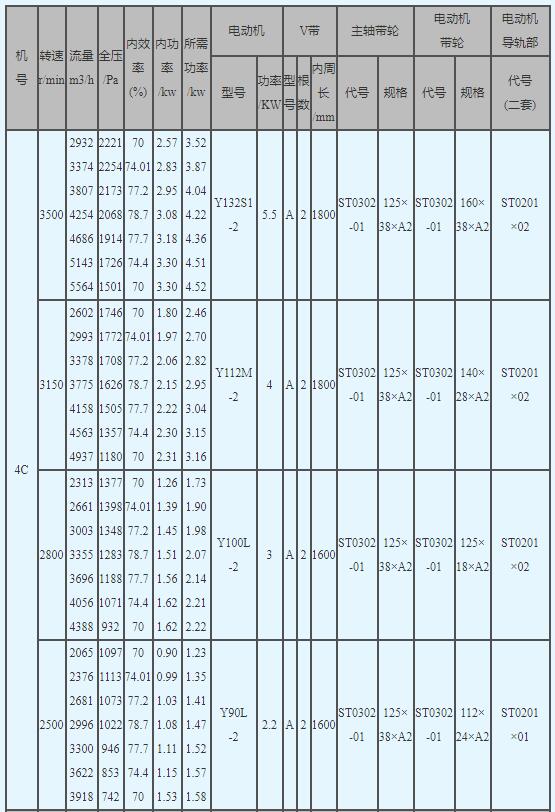

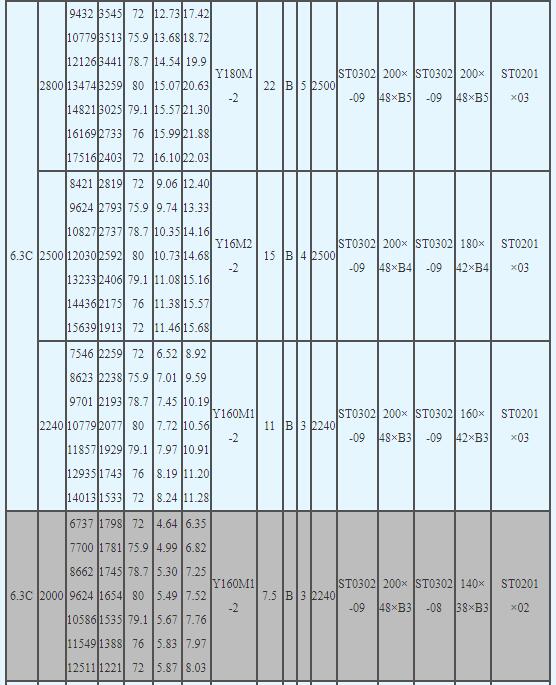

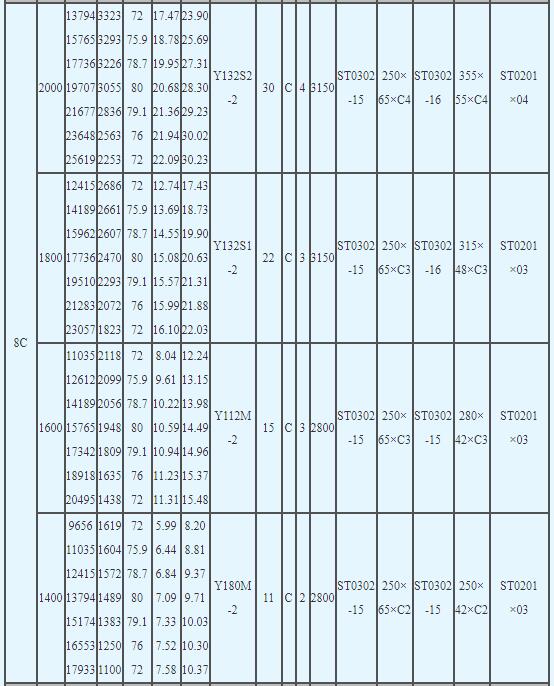

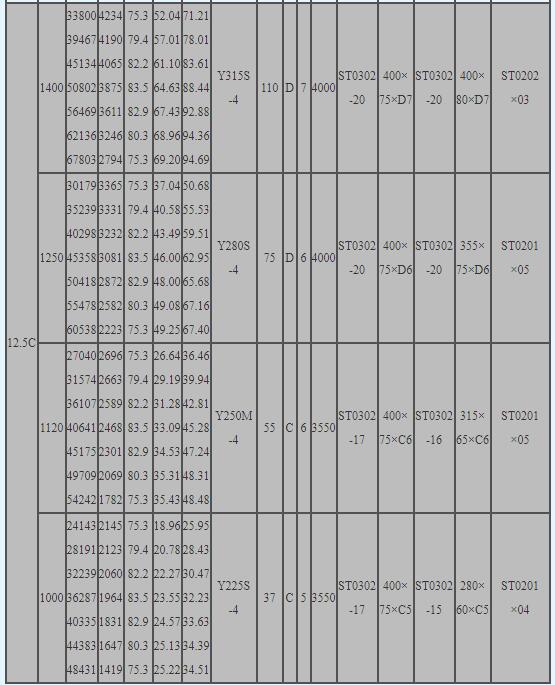

　　Y-48No.4離心通風機性能與選用件表

　　安裝尺寸圖：

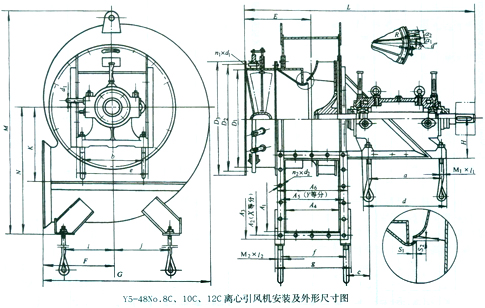

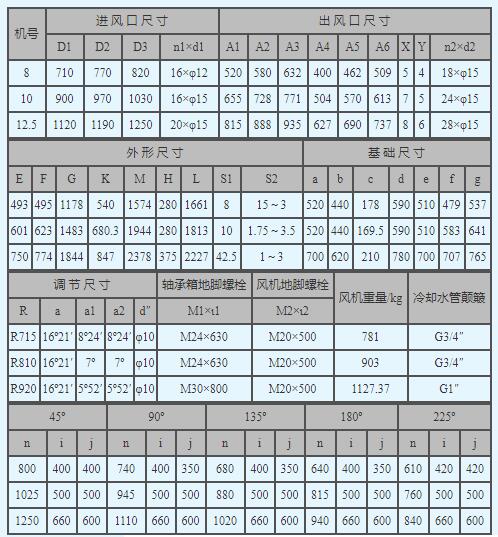

　　Y5-48No.8、10、12.5離心引風機安裝及外形尺寸

　　其它：

　　單機產品成套供應范圍：風機1臺，調節門1個，配套電動機1臺，電動機滴軌1副（2套），地腳螺栓1副（No.4~6.3C 4套，No.8以上8套），電動機帶輪1只，V帶1副。

　　訂貨時須注明風機的機號、轉速、風涼、壓力、出風口角度、旋轉方向及電動機習型號、功率、轉速等。

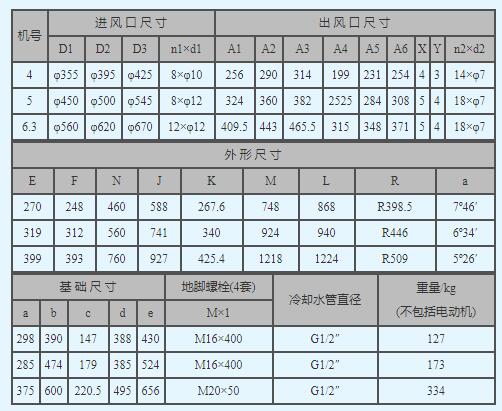

　　Y5-48No.4～6.3C離心引風機安裝及外形尺寸
