G4-73,Y4-73 No.20~31(1/2)F鍋爐鼓

零售價

1000.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

離心通引風機

數量

庫存:



產品描述

參數

　　用途：

　　本系列風機是為100～200MW火力發電機組配套的。

　　型式：

　　本風機是在原生產的G4-73-11，Y4-73-11NO.（20-291/2）D的基礎上，根據20多年生產和使用中存在的問題，重新設計的新型產品。與原系列相比作了如下重大改進設計：

　　將原風機懸臂支承（D式）的傳動方式改變?yōu)橹虚g支承（F式）提高了風機運行中的穩定性；尤其對于引風機來說由于葉輪磨損和積灰以后影響轉子的平衡，容易引起風機的振動，這一改進尤為重要。

　　通過模型（葉輪外徑=1000mm）試驗，增加了適應于該風機的進氣室，改原進風口的形狀為偏心進風口。過去風機生產廠不制造附帶進氣室，而各電廠自行配置的室多不能適應改風機的工作，容易引起進氣渦流，使風機上午機殼、進氣室以及風道產生劇烈的振動，風機工作嚴重惡化，風量、壓力、功率大幅度波動，使設備不能正常運行。使用該系列新型風機，可使這一問題得道滿意的解決。

　　在進氣室的進風口處裝有5個翼形葉片調節風門，用以調節風機得特性，提高風機的調節效率，調節葉片的支撐處裝有滾動軸承，轉動靈活，使用可靠。

　　由于大部分送風機使用環境溫度較高，軸承容易發熱，因而新系列風機的軸承箱也和引風機一樣采用水冷式。

　　新風機的軸承箱改進了軸封設計，并增加了放氣塞，解決了漏油問題。

　　由于滾動軸承標準的改變，新風機調整了使用滾動軸承型號，同時由于傳動方式的改變、軸承的受力情況更加合理，因而滾動軸承在使用中的問題大為減少。

　　新風機的設計增強了機殼和進氣室的鋼性，在機殼和進氣室外部焊有適當高度的井字格筋板，內部焊有空心管支撐，因而消除了由于機殼鋼性不足而產生的振動。

　　考慮道引風機和葉輪的塵粒磨損問題，增大了翼形葉片頭部的實心部分，并在葉片靠后盤處增加了防磨板，同時在易磨損處用耐磨焊條堆焊耐磨層，硬度可以達到48HRC以上，延長了葉輪的使用壽命，滿足電廠使用和維修要求。

　　按實際情況，新風機設計成進口135度和出口45度的型式，這樣在不動風機主體和進口、出口風道的情況下，既可將風機拆分處機殼、進氣室、進風口上的一部分，從而將風機的轉子從上部垂直吊出。

　　擴大設計生產NO.311/2的送、引風機。

　　結構特點：

　　性能與選擇：

　　性能參數：

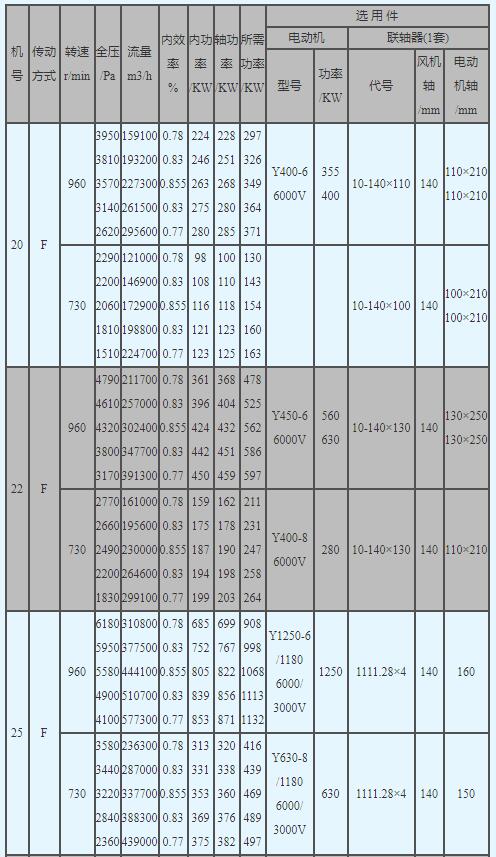

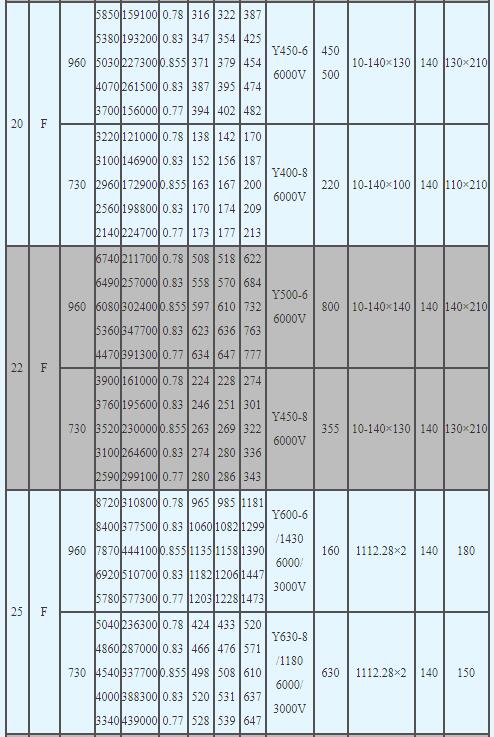

　　Y4-73No.20～31?F鍋爐鼓引風機性能與選用件表

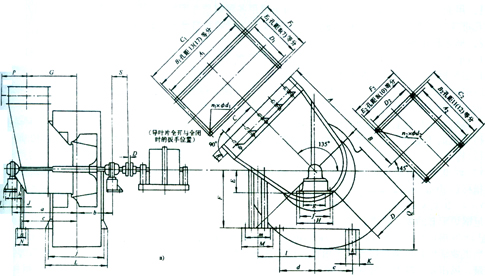

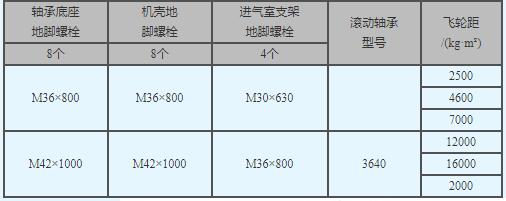

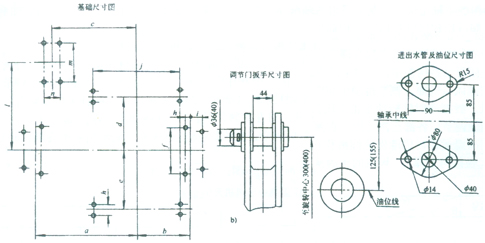

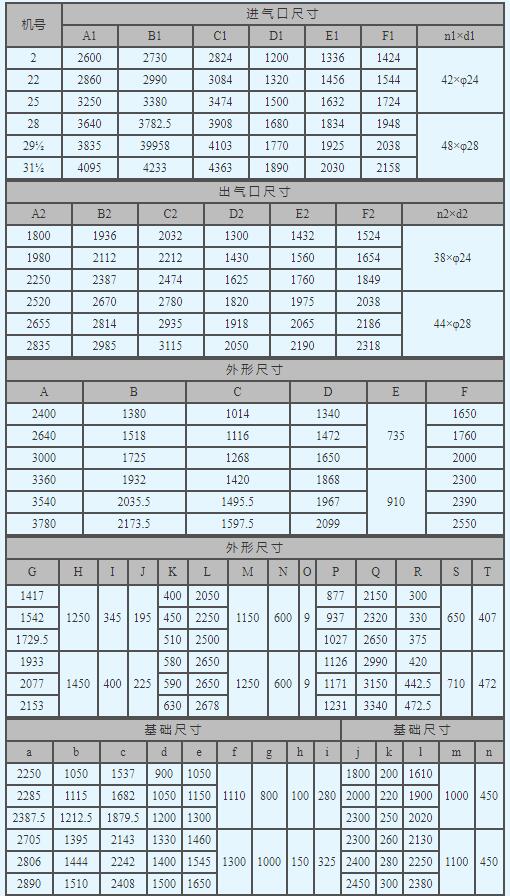

　　GY4-73No.20>～31?F外形及安裝尺寸表
